安裝平臺
安裝平臺介紹:
又叫鑄鐵安裝平板,用于精密測量用的基準平面,適用于各種檢驗工作。
鑄鐵安裝平臺工作面:
采用刮削工藝,工作面有長方形、正方形或圓形。鑄鐵安裝平臺的工作表面不應有銹跡、劃痕和碰傷等外觀缺陷。鑄鐵平臺的相對兩個側面上,應設置有安裝手柄、吊環等吊裝設施的螺紋孔或圓柱孔,設計吊裝位置時應考慮盡量減少因吊裝而引起的變動。
鑄鐵安裝平臺安裝方式:

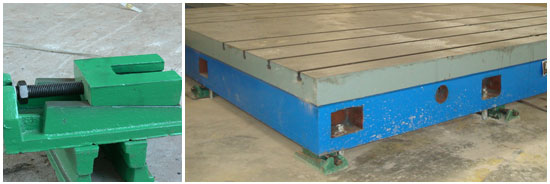

1、墊鐵安裝:鑄鐵平臺調至水平、負荷均勻分布于各支點上。環境溫度(20±5)℃。使用時應避免振動。鑄鐵平臺采用墊鐵安裝的優點,安裝快捷、移動方便。

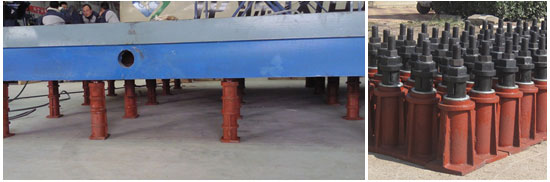

2、地錨器安裝:鑄鐵平臺可以設計地錨器安裝,首先用戶根據鑄鐵平臺的圖紙做好地基和預埋孔,然后把地錨器放到提前設置的預留孔里,將鑄鐵平臺調整水平,

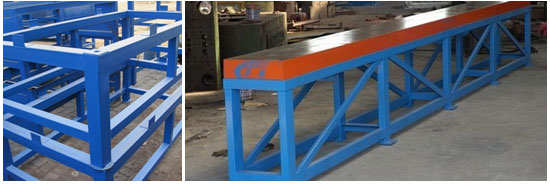

3、支架安裝:鑄鐵平臺輕放到支架上、調整支架上的微調螺栓至到鑄鐵平臺水平。支架可減輕檢驗人員的勞動強度。支架高度一般在500-600mm左右。

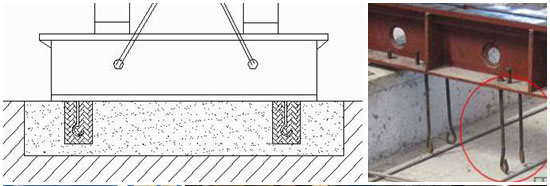

4、地腳螺栓安裝:鑄鐵平臺根據用戶的要求設計安裝方式,地腳螺栓安裝
關于建新(About JianXin)
建新鑄造公司是華北一個久負盛名的鑄鐵平臺和鑄鐵量具的生產商,出口商。產品線包括鑄鐵平臺平板,三維柔性焊接平臺、試驗平臺、鐵地板、三坐標測量平臺、T型槽裝配平臺、檢驗劃線平臺、 T型槽地軌,機床機械鑄件,花崗石平臺及量具等,多年來積累了大量的行業經驗,為東風汽車、廈門金龍、濟南重卡、中汽研、一汽豐田、北方車輛研究所等主機廠家做過各種型式的鑄鐵平臺。我們是具有近40年歷史的老企業,業界口碑一直非常良好。
我們期待可以用多年地行業經驗幫您解決切實地工作問題。京滬高鐵-滄州西站是離我公司最近的高鐵站點,歡迎您的來訪或者電話交流!
①100mm×200mm-------------400mm×400mm(本規格適用于研磨壓砂平板)精度為0級、1級、2級。
②400mm×600mm-------------1500mm×2500mm(本規格適用于人工刮研平板)精度為1級、2級、3級。
③1500mm×3000mm----------2000mm×3000mm(本規格適用于人工刮研平板)精度為2級、3級、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。
規格 (長×寬) mm |
精度等級 | |||
0級 | 1級 | 2級 | 3級 | |
平面度公差 | ||||
200×200 | 3.5 | 7 | 14 | 27 |
300×200 | 4 | 8 | 15 | 30 |
300×300 | 4 | 8 | 15 | 30 |
300×400 | 4 | 8 | 16 | 32 |
400×400 | 4.5 | 8.5 | 17 | 34 |
400×500 | 4.5 | 9 | 18 | 35 |
400×600 | 5 | 10 | 19 | 37 |
500×500 | 5 | 10 | 19 | 37 |
500×600 | 5 | 10 | 19 | 39 |
500×800 | 5.5 | 11 | 21 | 43 |
600×800 | 5.5 | 11 | 22 | 44 |
600×900 | 6 | 11.5 | 23 | 46 |
1000×750 | 6 | 12.5 | 25 | 50 |
1000×1000 | 7 | 13.5 | 27 | 54 |
1000×1200 | 7 | 14 | 29 | 58 |
1000×1500 | 16 | 32 | 63 | |
1000×2000 | 18.5 | 37 | 74 | |
1500×2000 | 20 | 40 | 80 | |
1500×2500 | 22.5 | 45 | 90 | |
1500×3000 | 25 | 50 | 100 | |
2000×2000 | 22 | 44 | 88 | |
2000×3000 | 27 | 53 | 106 | |
2000×4000 | 32 | 64 | 127 | |
2000×5000 | 37 | 75 | 150 | |
2000×6000 | 43 | 86 | 172 | |
2000×7000 | 49 | 97 | 194 | |
2000×8000 | 54.5 | 109 | 218 | |
2500×3000 | 28.5 | 57 | 114 | |
2500×4000 | 33 | 67 | 133 | |
2500×5000 | 39 | 77 | 154 | |
2500×6000 | 44 | 88 | 176 | |
2500×7000 | 50 | 99 | 198 | |
2500×8000 | 55 | 110 | 221 | |
3000×3000 | 30.5 | 61 | 122 | |
3000×4000 | 35 | 70 | 140 | |
3000×5000 | 40 | 80 | 160 | |
3000×6000 | 45 | 90.5 | 181 | |
3000×7000 | 51 | 101 | 203 | |
3000×8000 | 56 | 112.5 | 225 | |
4000×4000 | 39 | 78 | 156 | |
4000×5000 | 43 | 87 | 174 | |
4000×6000 | 48 | 96.5 | 193 | |
4000×7000 | 53 | 107 | 213.5 | |
4000×8000 | 59 | 117 | 235 |
